Gå i dybden med PicoScope
-
Bransjeledende Oscilloskop for bilbransjen
-
Gå dypere i feilsøkingen
-

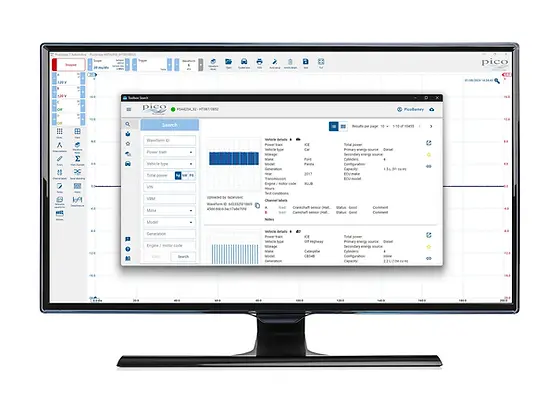

Omfattende veiledninger, forum og bølgebibliotek
-
Guidet tester i Pico 7-programvaren
Picoscope gir dypere innsikt
PicoScope er et kraftig verktøy som gir deg detaljert innsikt i kjøretøyets systemer. Den er brukervennlig, med avanserte funksjoner som bølgeformsammenligning, enkel datadeling og testing. Veiledningene gir god opplæring i hvordan bruke oscilloskop.
Diagnoseverktøy/Oscilloskop
Diagnoseverktøy leser feilkoder og overvåker sensordata, men kan gå glipp av årsaken til feilen, spesielt periodiske feil eller raske hendelser. Et oscilloskop gir nøyaktig bølgeformsanalyse i sanntid, slik at teknikere kan observere elektriske signaler og komponenter. Dette hjelper til med å diagnostisere komplekse problemer som spenningsfall, signalforstyrrelser og defekte komponenter. Bruk av begge verktøyene sammen sikrer grundig diagnostikk, noe som fører til mer nøyaktige reparasjoner og redusert diagnosetid.
Innebygde tester
Pico Scope kommer med over 150 innebygde tester med trinn-for-trinn guider. Smarte prober konfigurerer programvaren for deg.
Eksempler:
-
Kompressjonstest
-
Sylinderbalanse/feiltenning
-
Batteritest
-
Starter–test
Picoscope 7 Automotive
PicoScope 7 er den nyeste generasjonen programvare fra Pico Technology, utviklet for å forvandle en PC til et kraftig, flersidig oscilloskop og diagnoseverktøy. PicoScope 7 Automotive gir trinn-for-trinn feilsøking på alt fra sensorer og tenningsanlegg til moderne elbilsystemer. Systemet gjenkjenner probene automatisk og konfigurerer spenning, tid og triggere på skjermen. Den inkluderer også dedikerte dekodere for bilindustriens nettverk, slik som CAN-bus, LIN-bus og nyere automotive Ethernet-standarder.
Noise, Vibration & Harshness- Kit
Ulyder som kommer og går kan være vanskelig å fange opp og diagnostisere riktig. Ved hjelp av NVH Kit kan du bruke Picoscope til å måle disse vibrasjonene eller ulydene. Ved å sammenligne frekvensene til disse lydene med nøkkelinformasjon som bilens hastighet, motor RPM osv. kan man f.eks fastslå om lyden kommer fra motoren, girkassen, hjul eller noe annet.
NVH-kit fra Pico Technology er en kostnadseffektiv løsning på mange problemer teknikere står overfor i dag. Programvaren gir deg sanntidsdiagnostikk i form av blant annet stolpediagram, frekvensdiagram, 3D-frekvensdiagram, turtallsordener, visning av kjørehastighet eller tidsdomenevisning. Start et opptak før prøvekjøringen – for så å spille det av og analysere det senere.
Typiske bruksområder
Problemer knyttet til støy og vibrasjoner er i beste fall subjektive, og de byr på utfordringer for allerede før selve feilsøkingen. Ved å bruke et NVH-sett kan teknikeren samle reelle data som analyseres og sammenlignes med målinger fra tilsvarende kjøretøy (referansekjøretøy). Det kunden oppfatter som en «problematisk vibrasjon», kan i virkeligheten være en helt normal egenskap ved bilen. Alternativt kan en sammenligning av data avdekke et faktisk problem, og målingene kan gi teknikeren informasjonen som trengs for å gå videre med reparasjonen på en trygg måte.
EV-Kit
Dette settet er satt sammen for dere som trenger å gjøre målinger på EV eller PHEV-biler. Det inneholder samme Picoscope 4425 oscilloskopet, men med et tilpasset tilbehørsett med ekstra klemmer, kabler og prober.
Dette settet er utviklet for å gi deg de nødvendige måleverktøyene for både høy- og lavspenningssystemer, isolasjonstesting og sikkerhetstesting. Pico har også utviklet helt nye, guidede tester for elbiler (EV) i programvaren PicoScope 7 Automotive.
settet inneholder:
-
PicoScope 4425A with PicoBNC+
-
3 x PicoBNC+ 2000A current clamps
-
4 x PicoBNC+ Premium test leads
-
PQ345 PicoBNC+ 1400V Differential Probe Kit
-
PicoBNC+ x10 scope probe
-
PicoBNC+ Resistance lead
-
PicoBNC+ COP probe
-
PicoBNC+ 60 A clamp
-
Pico Insulation tester with PC link
-
Pico Two-pole voltage tester for 0 V potential
